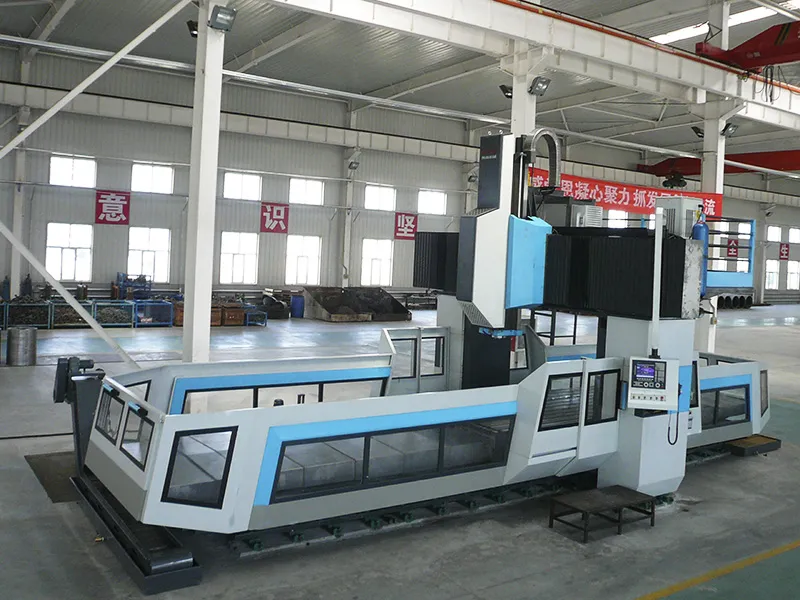

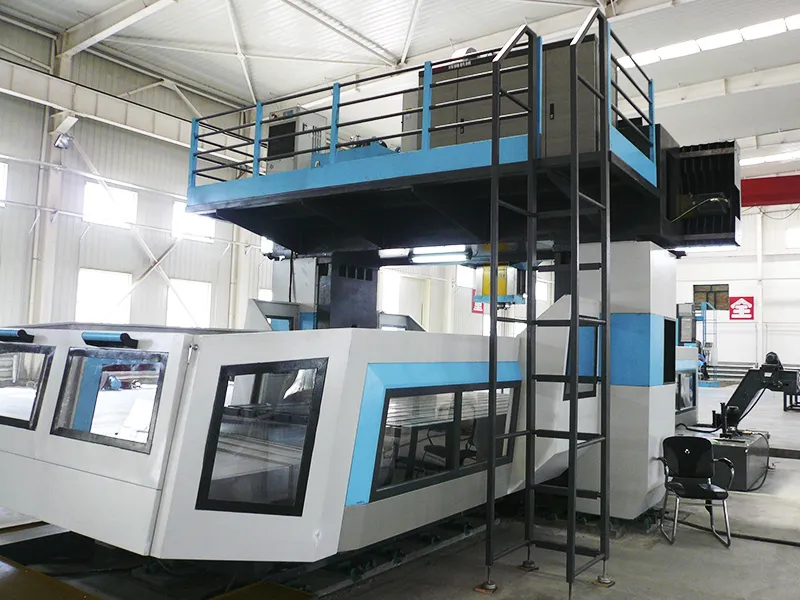

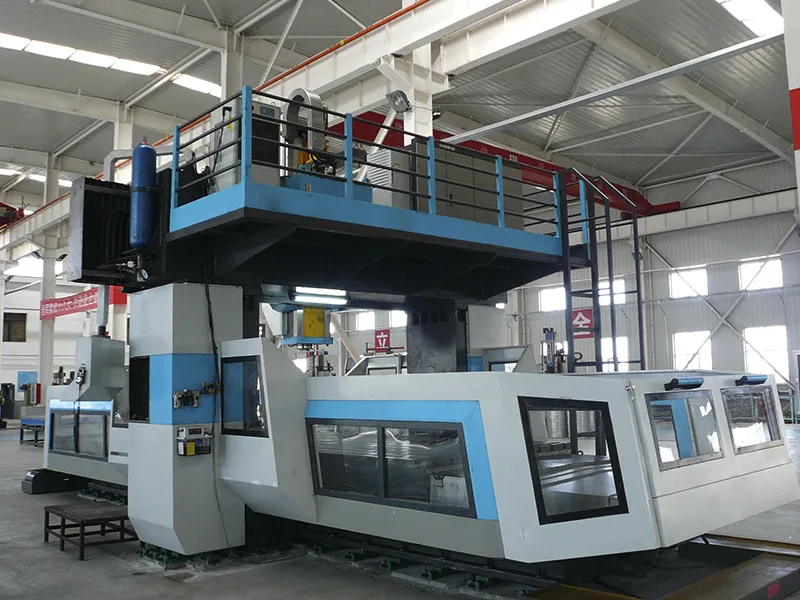

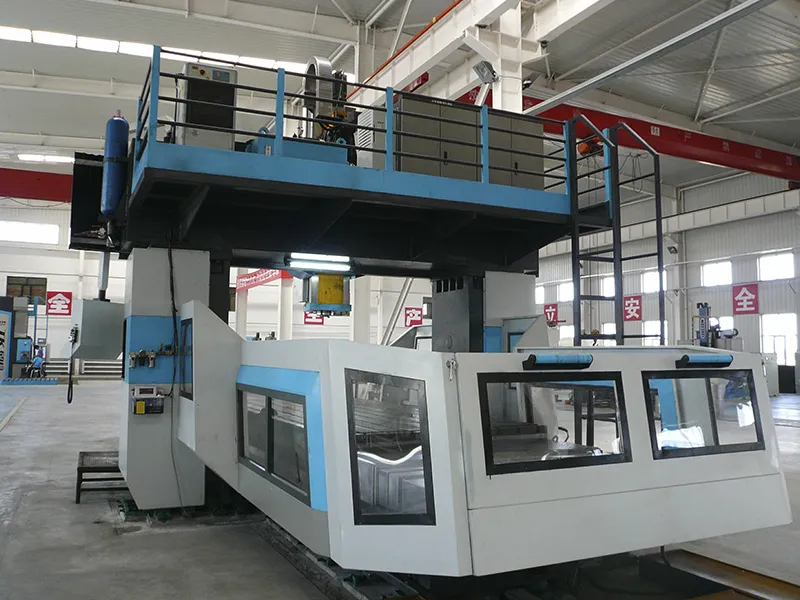

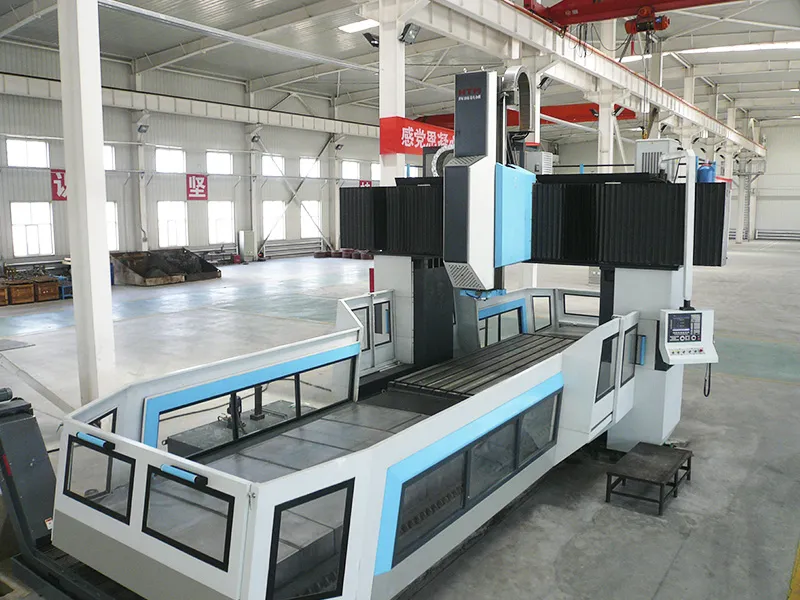

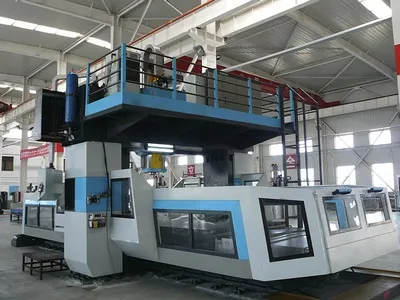

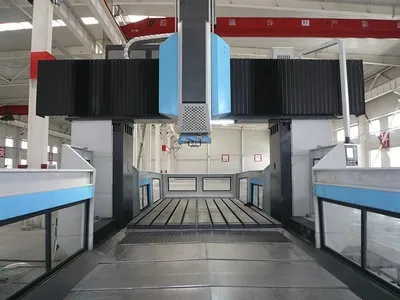

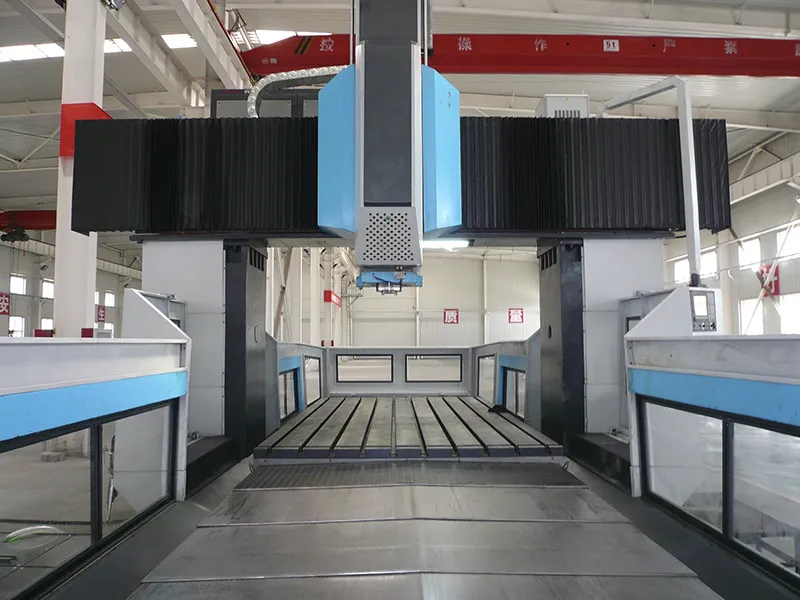

La mandrinadora-fresadora CNC tipo pórtico fijo puede satisfacer los requisitos de mecanizado grueso y fino para fresado, taladrado, roscado y perforado comunes de agujeros internos, círculos externos, planos, escalones, superficies cónicas, superficies esféricas, ranuras y superficies curvas complejas 2D o 3D en varios materiales como aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, hierro fundido y acero fundido, incluidas piezas fundidas, forjadas y piezas en bruto.
El equipo cuenta con un único cabezal de mandrinado y fresado de alta potencia en el travesaño y cuenta con tres ejes de avance CNC (eje X - plataforma de trabajo, eje Y - cabezal de mandrinado/fresado y eje Z - husillo), con posibilidad de conexión en dos o tres ejes. La dimensión del eje X de la mesa de trabajo se puede diseñar según las necesidades del cliente. El ancho del pórtico (eje Y) no supera los 8 metros, la altura no supera los 6 metros y el tamaño del cabezal cuadrado no es inferior a 400x400mm.
El movimiento giratorio del husillo del cabezal de mandrinado/fresado es impulsado por un motor de husillo, y cada eje de avance es accionado por un servomotor de CA. Se emplea un sistema de lubricación cuantitativa de carrera fija. La estación de bombeo de aceite para los sistemas de deslizamiento hidráulico e hidrostático está equipada con un dispositivo de control de temperatura.
Esta mandrinadora-fresadora CNC tipo pórtico / gantry se utiliza para el procesamiento de piezas complejas de precisión en lotes pequeños y medianos, en la fabricación de matrices de estampación en frío para la industria automotriz a mediana y gran escala, así como en las industrias aeroespacial y de fabricación de equipos. Satisface los requisitos de mecanizado de desbaste y precisión para operaciones comunes de fresado, taladrado, roscado y mandrinado en agujeros internos, círculos externos, planos, escalones, superficies cónicas, superficies esféricas, ranuras y superficies curvas complejas 2D o 3D de diversos materiales, como aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, hierro fundido y acero fundido (piezas fundidas, forjadas y piezas brutas).
| Modelo | Distancia entre columnas (mm) | Capacidad máxima de carga de la mesa de trabajo (T) |
| GMH2412/2112 | 1800 | 2 |
| GMH2416/2116 | 2200 | 5 |
| GMH2420/2120 | 2600 | 5 |
| GMH2425/2125 | 3100 | 8 |
| GMH2430/2130 | 3600 | 8 |
| GMH2435/2135 | 4100 | 8 |
| GMH2440/2140 | 4600 | 10 |
| Ancho del tamaño de la mesa de trabajo | mm | 1250 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 2400 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1000 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 1500 |
| Distancia entre columnas | mm | 1800 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 400×380 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 2 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-6000 |
| Potencia del husillo | kw | 30 |
| Ancho del tamaño de la mesa de trabajo | mm | 1600 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 2800 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1000 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2000 |
| Distancia entre columnas | mm | 2200 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 400×380 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 5 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-6000 |
| Potencia del husillo | kw | 30 |
| Ancho del tamaño de la mesa de trabajo | mm | 2000 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 3200 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1000 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2000 |
| Distancia entre columnas | mm | 2600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 400×380 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 5 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-6000 |
| Potencia del husillo | kw | 37 |
| Ancho del tamaño de la mesa de trabajo | mm | 2500 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 3700 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1000 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2000 |
| Distancia entre columnas | mm | 3100 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 400×380 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 8 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-6000 |
| Potencia del husillo | kw | 37 |
| Ancho del tamaño de la mesa de trabajo | mm | 3000 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 4200 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1250 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2500 |
| Distancia entre columnas | mm | 3600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 8 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-4000 |
| Potencia del husillo | kw | 37 |
| Ancho del tamaño de la mesa de trabajo | mm | 3500 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 4800 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1250 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2500 |
| Distancia entre columnas | mm | 4100 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 8 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-4000 |
| Potencia del husillo | kw | 60 |
| Ancho del tamaño de la mesa de trabajo | mm | 4000 |
| Longitud del tamaño de la mesa de trabajo | mm | 2500 (seleccionar longitud en secciones de 1000mm) |
| Recorrido de la mesa de trabajo del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 300-500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 5300 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1250 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie GMH21) | mm | 2500 |
| Distancia entre columnas | mm | 4600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 10 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-4000 |
| Potencia del husillo | kw | 60 |
