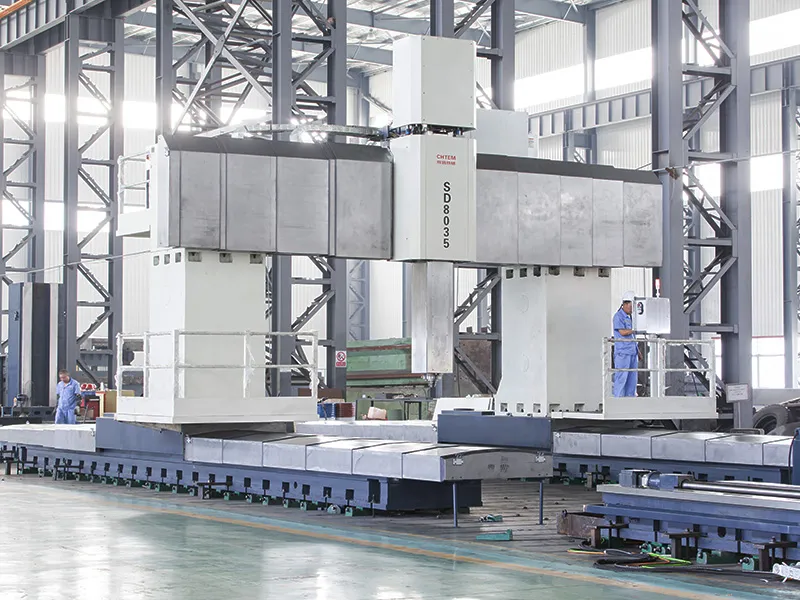

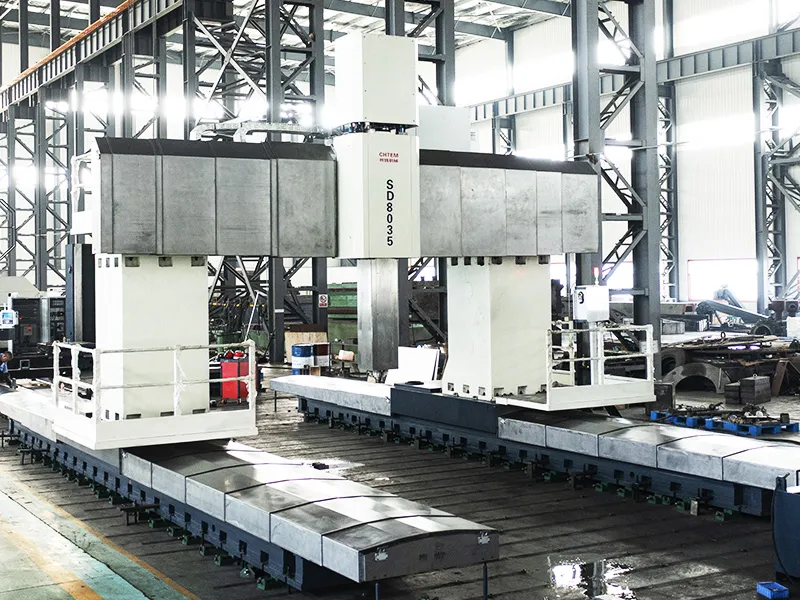

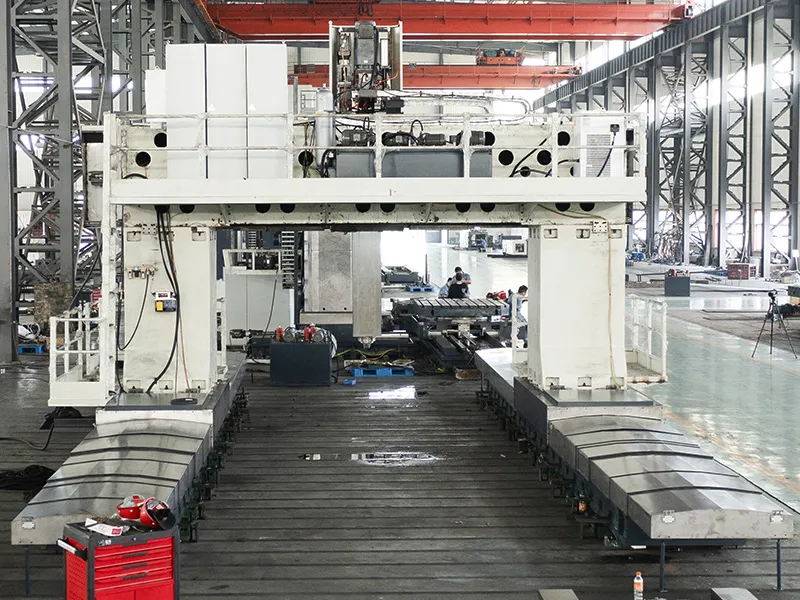

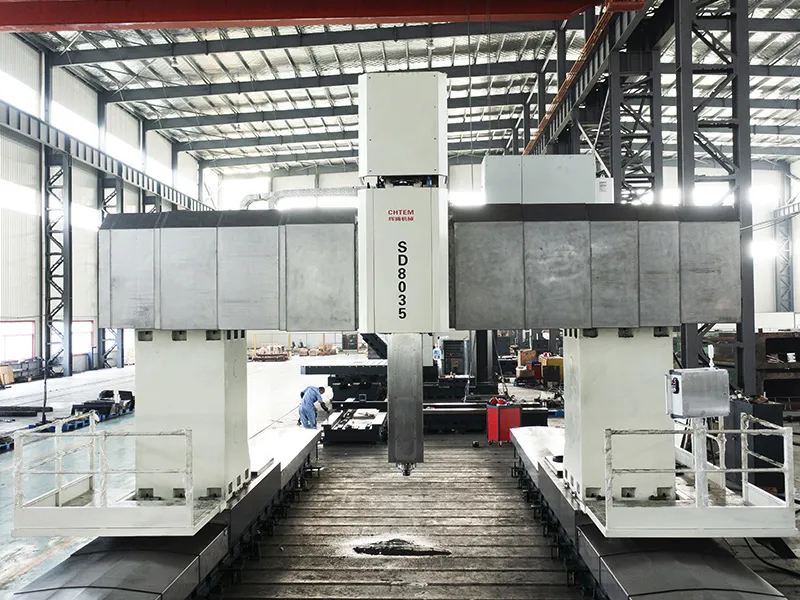

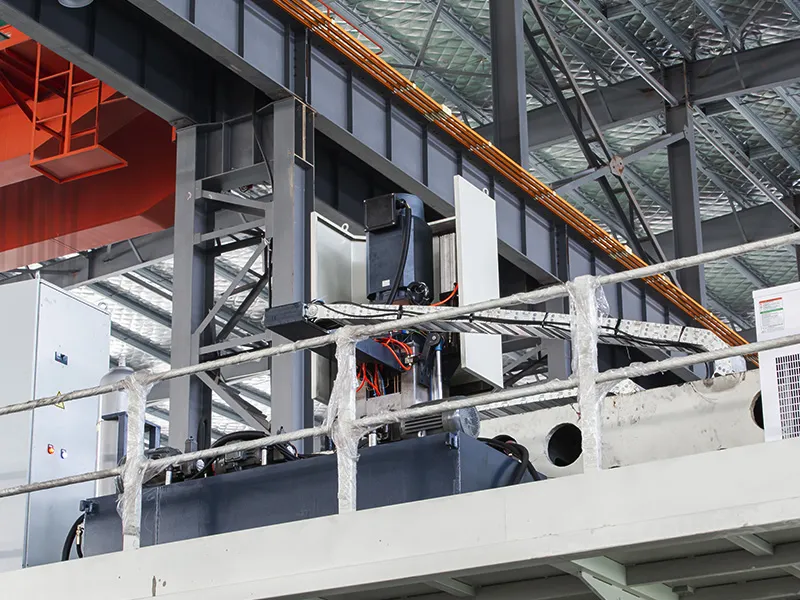

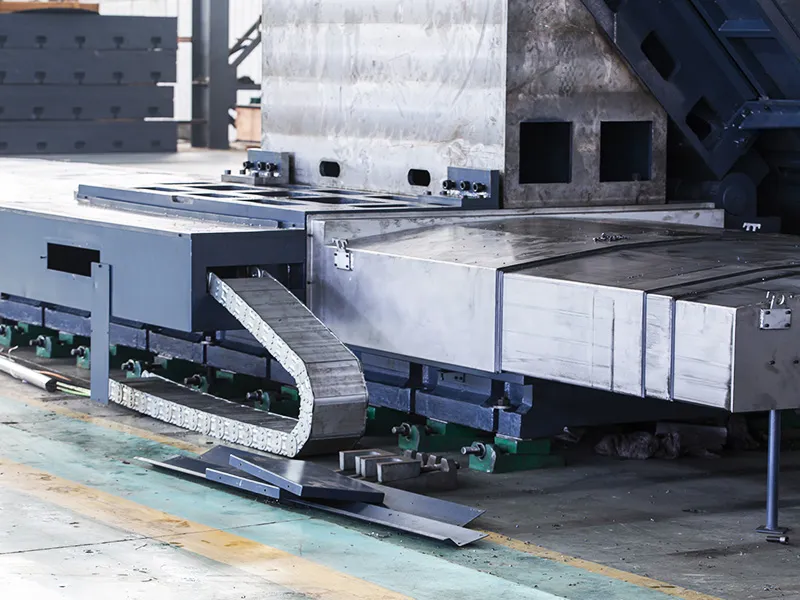

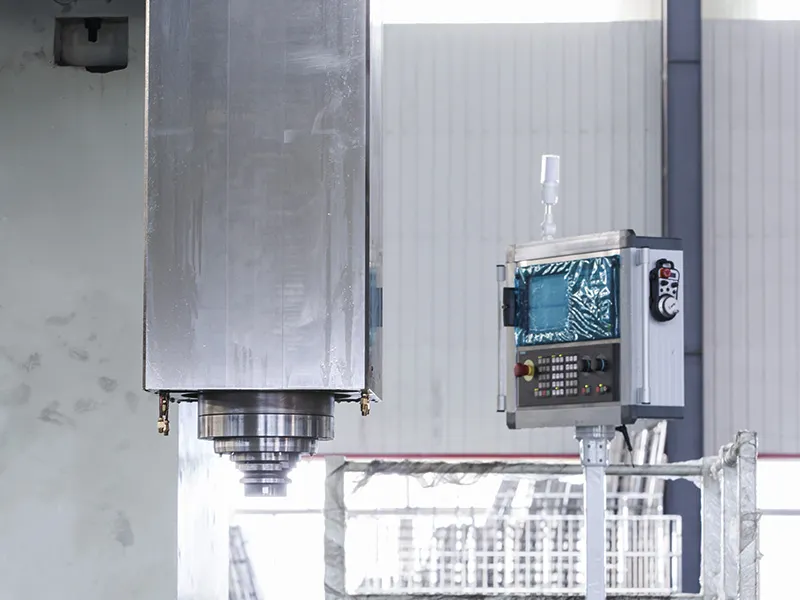

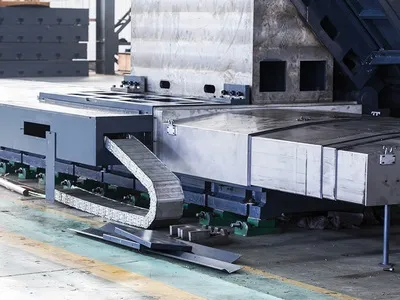

Esta mandrinadora-fresadora tipo pórtico móvil está diseñada para el mecanizado integral de piezas grandes y complejas, realizando operaciones de mandrinado, fresado, taladrado, roscado y otras operaciones esenciales con precisión. Con tres ejes de avance controlados por CNC (X, Y, Z), logra un acoplamiento simultáneo de tres ejes para un fresado, mandrinado y taladrado eficiente, incluyendo el roscado rígido y el fresado de contornos.

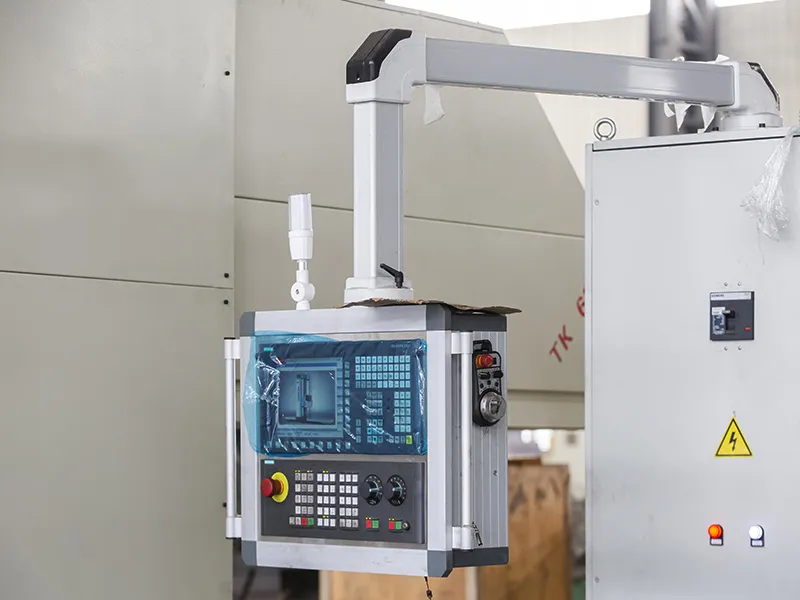

Capaz de manejar una amplia gama de tareas de mecanizado, el cambiador automático de herramientas disponible y los diversos cabezales intercambiables opcionales permiten el mecanizado de cinco caras en una sola configuración de pieza, maximizando la eficiencia y la precisión. El recorrido del eje X se puede personalizar para satisfacer las necesidades específicas del cliente. El ancho del pórtico (eje Y) se extiende hasta 8 metros, con una capacidad de altura de hasta 6 metros, y un robusto tamaño de carnero a partir de 400x400 mm. Los accionamientos del husillo y del avance de la máquina utilizan un sistema de accionamiento totalmente digital de la serie SIEMENS y servomotores para un rendimiento superior.
Esta mandrinadora-fresadora tipo pórtico móvil es ideal para el procesamiento de múltiples variedades, en lotes pequeños y medianos, de piezas de precisión y complejas en matrices de estampación en frío de automoción de tamaño mediano y grande, así como en las industrias aeroespacial y de fabricación de equipos. Diseñado para realizar operaciones comunes de fresado, taladrado, roscado y mandrinado, incluyendo el mecanizado de agujeros internos, diámetros externos, planos, escalones, conos, esferas, ranuras y superficies curvas intrincadas 2D o 3D en diversas aleaciones de alta temperatura, aleaciones de titanio, aleaciones resistentes al calor, acero inoxidable, fundición y piezas forjadas y en bruto de acero fundido, tanto para operaciones de desbaste como de acabado.
| Modelo | Distancia entre columnas (mm) | Altura de paso (mm) | Capacidad máxima de carga de la mesa de trabajo (T) |
| XKH2825/2725 GMH2825/2725 |
3200 | 2500 | 15 |
| XKH2830/2730 GMH2830/2730 |
3600 | 3000 | 15 |
| XKH2835/2735 GMH2835/2735 |
4200 | 3500 | 20 |
| XKH2840/2740 GMH2840/2740 |
4600 | 4000 | 20 |
| XKH2845/2745 GMH2845/2745 |
5200 | 4500 | 20 |
| XKH2850/2750 GMH2850/2750 |
5600 | 5000 | 20 |

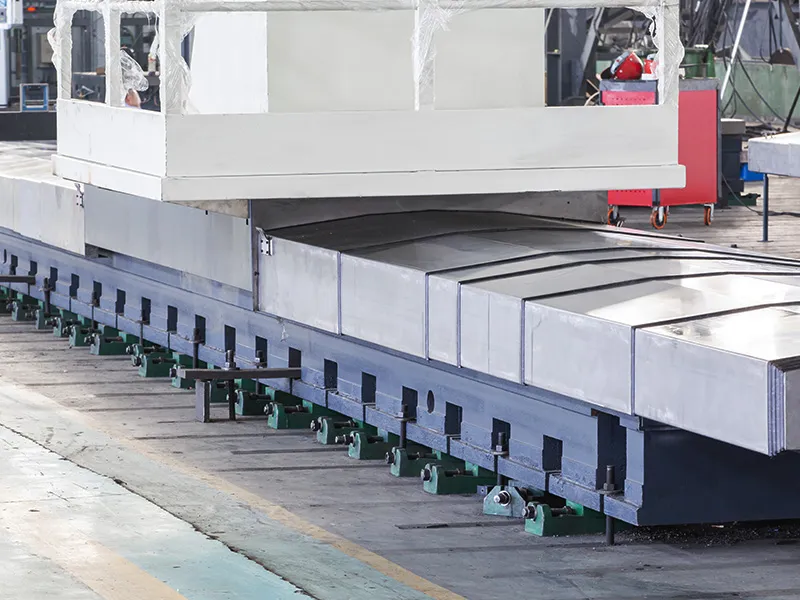

| Ancho del tamaño de la mesa de trabajo | mm | 2500 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 3600 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1250 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2000 |
| Distancia entre columnas | mm | 3200 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |

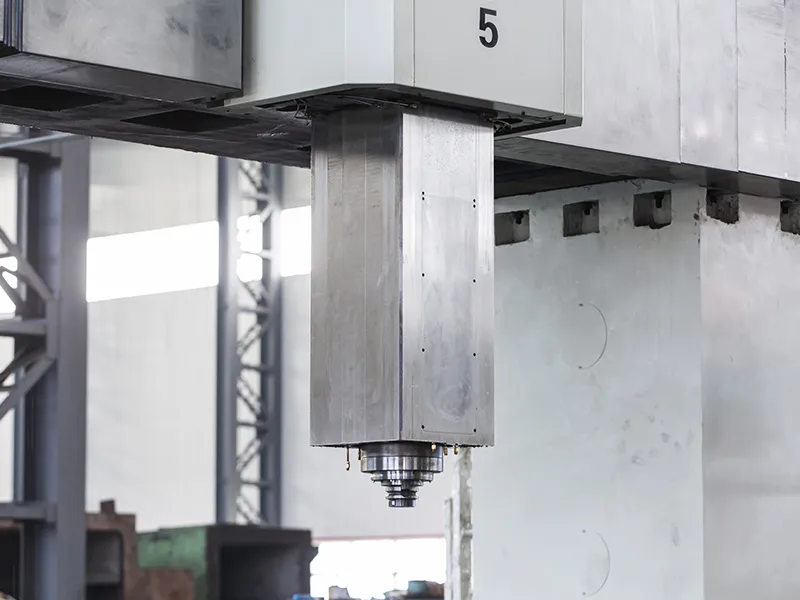

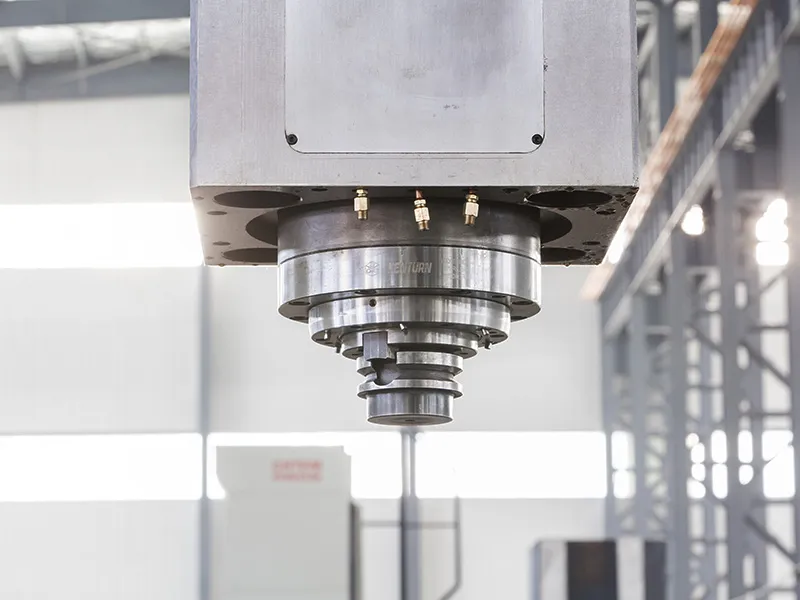

| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 15 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-2000 |
| Potencia del husillo | kw | 37 |
| Ancho del tamaño de la mesa de trabajo | mm | 3000 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 4200 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1250 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2000 |
| Distancia entre columnas | mm | 3600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 15 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-2000 |
| Potencia del husillo | kw | 37 |
| Ancho del tamaño de la mesa de trabajo | mm | 3500 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 4800 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1500 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2500 |
| Distancia entre columnas | mm | 4200 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 500×500 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 20 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-1500 |
| Potencia del husillo | kw | 60 |
| Ancho del tamaño de la mesa de trabajo | mm | 4000 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 5200 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1500 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2500 |
| Distancia entre columnas | mm | 4600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 600×600 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 20 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-1500 |
| Potencia del husillo | kw | 60 |
| Ancho del tamaño de la mesa de trabajo | mm | 4500 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 5800 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1500 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2500 |
| Distancia entre columnas | mm | 5200 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 600×600 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 20 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-1500 |
| Potencia del husillo | kw | 100 |
| Ancho del tamaño de la mesa de trabajo | mm | 5000 |
| Longitud del tamaño de la mesa de trabajo | mm | 8000 (seleccionar longitud en secciones de 1000mm) |
| Recorrido del pórtico del área de trabajo (eje X) | mm | Longitud de la mesa de trabajo + carrera de 500mm |
| Recorrido del cabezal del área de trabajo (eje Y) | mm | 6300 |
| Recorrido del ariete/ram del área de trabajo (eje Z) | mm | 1500 |
| Recorrido de la viga transversal del área de trabajo (eje W) (solo para la serie XK28) | mm | 2500 |
| Distancia entre columnas | mm | 5600 |
| Nariz (nose) del husillo a la superficie de la mesa de trabajo | mm | 200 |
| Sección transversal del ariete/ram | mm | 600×600 |
| Capacidad máxima de carga de la mesa de trabajo | t/m² | 20 |
| Velocidad de alimentación eje X | mm/min | 5-6000 |
| Velocidad de alimentación eje Y | mm/min | 5-6000 |
| Velocidad de alimentación eje Z | mm/min | 5-4000 |
| Velocidad de alimentación del eje W | mm/min | 5-2000 |
| Cono del husillo | mm | BT50 |
| Velocidad del husillo | mm/min | 2-1500 |
| Potencia del husillo | kw | 100 |
