Mandrinadora-fresadora CNC
-

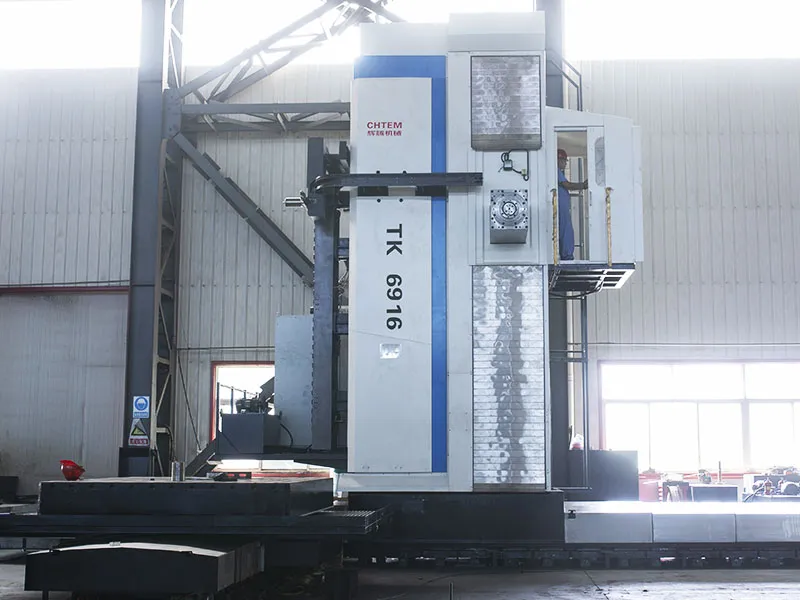

Mandrinadora-fresadora CNC de piso
Esta mandrinadora-fresadora CNC de piso es adecuada para el mecanizado de componentes a gran escala en industrias como la metalurgia, la minería, la energía y la generación de energía (eólica, térmica, nuclear), la construcción naval, la producción de acero y la fabricación de equipos de transporte.
Modelo Velocidad del husillo (rpm) Recorrido del eje
W del husillo de mandrinado (mm)Recorrido del eje
Z del ariete/ram cuadrado (mm)TK6913 2-1500 700 800 TK6916EUR 2-1500 1000 1000 TK6916 2-1500 1200 1200 TK6920 2-1500 1200 1200-1700 TK6926 2-1500 1700 1200-1700 TK6913A 2-2000 700 800 TK6916A 2-2000 1200 1200 TK6920A 2-1500 1200 1200 -
- Cada eje es accionado por su propio servomotor dedicado, lo que permite una regulación continua de la velocidad.
- Bajo el control del sistema CNC, se puede lograr una vinculación simultánea arbitraria de cuatro ejes, satisfaciendo así los requisitos de procesamiento para varias piezas de trabajo.
- La máquina principal está equipada con una mesa giratoria y una estructura de carro transversal. Está compuesta por varios componentes principales: bancada, mesa de trabajo, sillines superior e inferior, columna, caja de husillo horizontal de montaje lateral y contrapunto.

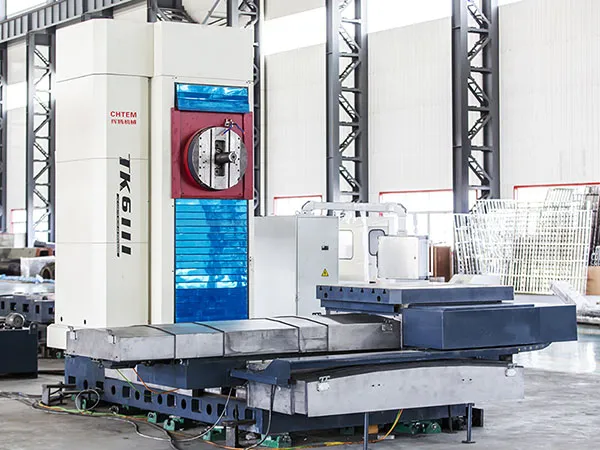

Mandrinadora-fresadora CNC de mesaEsta mandrinadora-fresadora CNC se utiliza ampliamente para el mecanizado de componentes tipo caja, estructuras de marco y piezas de molde.
Modelo Velocidad del husillo (rpm) Diámetro del husillo (mm) Recorrido del husillo (eje W) (mm) TK6111 2-2000 ∅110 600 TK6113 2-2000 ∅130 800 -

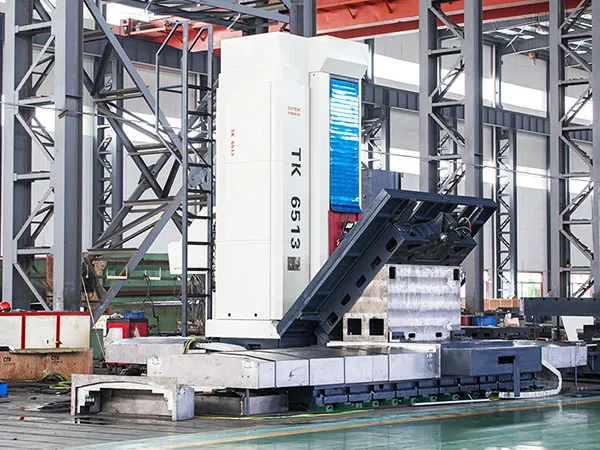

Mandrinadora-fresadora CNC tipo planer
La mandrinadora-fresadora CNC tipo planer es adecuada para el procesamiento de piezas de caja, componentes de marco y moldes de tamaño grande y mediano.
Modelo Velocidad del husillo (rpm) Recorrido del eje
W del husillo de mandrinado (mm)Recorrido del
eje Z del ariete/ram (mm)TK6511 10-2000 600(Eje Z) / TK6513 2-2000 1000(Eje Z) / TK6516 2-2000 1000(Eje Z) / TK6813(Cuenta con un ariete/ram) 2-2000 800-1000 800-1000 TK6816(Cuenta con un ariete/ram) 2-2000 800-1000 800-1000 -

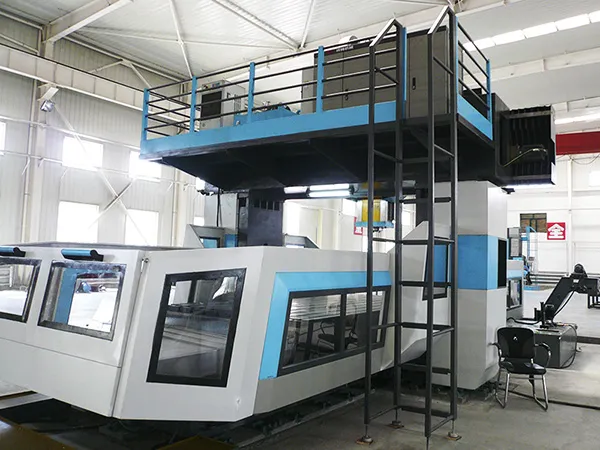

Mandrinadora-fresadora CNC tipo pórtico / gantry (pórtico fijo y mesa móvil) Esta mandrinadora-fresadora CNC tipo pórtico / gantry se utiliza para el procesamiento de piezas complejas de precisión en lotes pequeños y medianos, en la fabricación de matrices de estampación en frío para la industria automotriz a mediana y gran escala, así como en las industrias aeroespacial y de fabricación de equipos.
Modelo Distancia entre columnas (mm) Capacidad máxima de carga de la mesa de trabajo (T) GMH2412/2112 1800 2 GMH2416/2116 2200 5 GMH2420/2120 2600 5 GMH2425/2125 3100 8 GMH2430/2130 3600 8 GMH2435/2135 4100 8 GMH2440/2140 4600 10 -

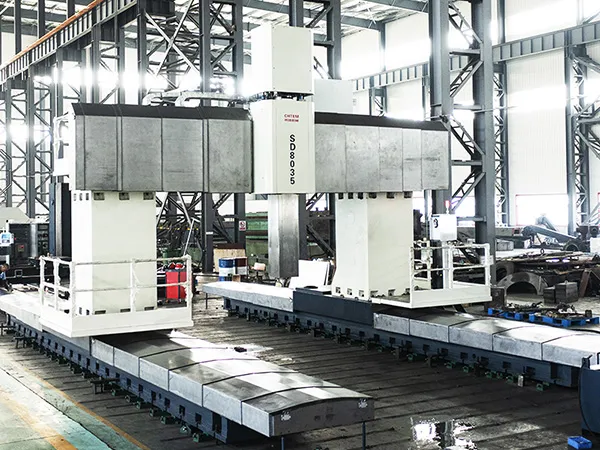

Mandrinadora-fresadora tipo pórtico / gantry CNC (pórtico móvil y mesa fija)
Esta mandrinadora-fresadora tipo pórtico móvil es ideal para el procesamiento de múltiples variedades, en lotes pequeños y medianos, de piezas de precisión y complejas en matrices de estampación en frío de automoción de tamaño mediano y grande, así como en las industrias aeroespacial y de fabricación de equipos.
Modelo Distancia entre columnas (mm) Altura de paso (mm) Capacidad máxima de carga de la mesa de trabajo (T) XKH2825/2725
GMH2825/27253200 2500 15 XKH2830/2730
GMH2830/27303600 3000 15 XKH2835/2735
GMH2835/27354200 3500 20 XKH2840/2740
GMH2840/27404600 4000 20 XKH2845/2745
GMH2845/27455200 4500 20 XKH2850/2750
GMH2850/27505600 5000 20
